接線端子的設計要求及注意事項
瀏覽次數：361
發布時間：2018-12-01 17:52:40

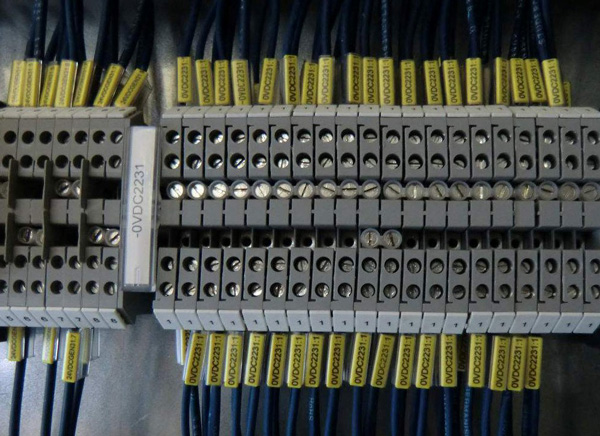

接線端子是應用非常廣泛的連接器產品，在連接器家族中占有很大的比重，那么接線端子的設計有哪些要求呢， 下面有請沃杰電子的研發專家為大家分享接線端子的設計要求和注意事項。
不同應用行業對于接線端子的設計要求也不一樣，常規的有三個方面的設計要求，這三個方面分別是產品外殼的棱角設計，五金材料的光滑度及各零部件的連接強度等要求，部分行業甚至要求在移動等條件下產品的可靠性；產品外殼的防護設計標準是JB/T9568-2000。
接線端子防護等級的設計規范主要分兩種，一種是固體異物的防護等級，一種是液體對設備和產品造成的危害。關于接線端子的絕緣設計，往往需要從材質選用、工作電壓以及環境污染等方面來考慮，確定電氣間隙和爬電距離、從而保護人員和產品的安全工作，同時也使產品在過電壓時不會發生絕緣損壞。此外，接線端子在設計時，還要考慮到漏電起痕指數的要求，產品在使用過程中，因固體絕緣材料表面在電場和電解液的作用下形成導電通路，從而導致外殼絕緣材料的絕緣性能下降，影響產品的安全。
在實際應用中，還要考慮到材質的變形情況，這是因?yàn)槠渲械臒崴苄圆牧现饕菍泳€端子在工作中產生的溫升和接觸電阻起保護作用，它引起的高溫可使外殼變形變軟，從而導致電路短路，造成嚴重事故，所以對接線端子的載流部件材料的選擇顯的很重要；還有一點也非常重要，就是在設計接線端子時要考慮到防觸電要求，在結構設計時，操作元件不應帶電，與內部連接的接線端子不應是可以觸及的，這方面主要是對螺釘扭力的可靠性要求較高，應防止與可觸及的端子的螺釘導線意外松動而短路。
綜合來講，接線端子的設計過程中，所涉及到的安全事項主要包括機械結構、外殼防護、絕緣部件、抗壓試驗、防漏電、安全標志及產品手冊。其中最重要的，是要保證產品的結構設計和材料選擇要確保操作人員的人身安全。
陸云
